Détecteur de défauts Ultrasons Phased Array TOPAZ32

| Eddyfi Technologies

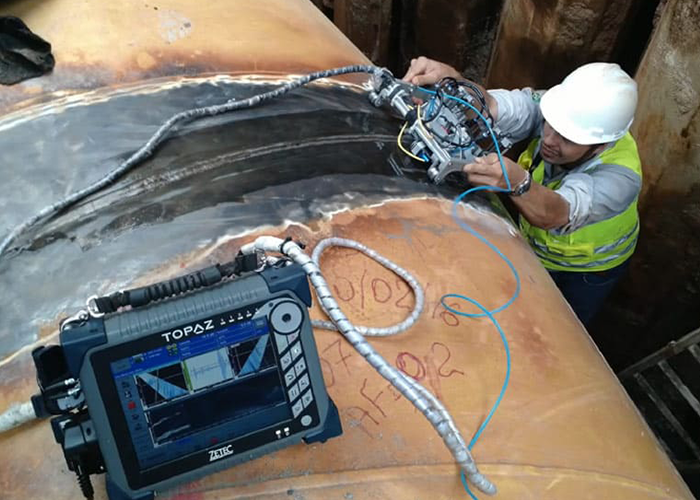

Le TOPAZ32 est un appareil de contrôle par ultrasons à réseau phasé (PAUT) à 32 canaux haute performance et une solution complète pour vos inspections. Conçu de manière optimale pour les applications d'inspection dans les secteurs du pétrole et du gaz, de la production d'énergie, de la fabrication et du transport, le TOPAZ32 permet d'accroître la productivité, de réduire les temps de travail et de diminuer le coût total de possession de l'équipement.

Vignette
Vignette

Avantages

  • Réseau phasé jusqu'à 32/128PR
  • 2 canaux UT conventionnels
  • Possibilité de sondes multiples (2xPA + 2xTOFD)
  • Groupes illimités
  • Jusqu'à 1024 lois focales
  • PRF maximale de 12kHz
  • Support de matrice 2D embarquée
  • Option de retournement temporel

Vidéo

Spécifications

Avantages de l’inspection

L'un des multiples avantages du TOPAZ32 est que la prise en charge des sondes matricielles 2D est désormais incluse sans recours à un logiciel externe. Cette approche entièrement intégrée et simplifiée peut réduire la quantité d'équipement nécessaire pour effectuer une inspection.

Grâce à sa construction robuste et à son boîtier hermétique en magnésium et en caoutchouc, le TOPAZ32 est suffisamment résistant pour effectuer des inspections dans les conditions les plus difficiles. Sa conception légère rend le TOPAZ32 facilement transportable partout où vous vous déplacez.

Le TOPAZ32 portable 32 canaux à réseau phasé est disponible en trois versions :

  • 32/128P - multigroupe
  • 32/128PR - multigroupe avec support DMA (dual matrix array)
  • 32/128PR-TR- multi-groupe, support DMA avec retournement temporel.

Propulsé par le logiciel UltraVision

Le TOPAZ32 intègre ce puissant logiciel. L'utilisation d'une plateforme logicielle unique pour tous les produits Zetec UT permet de gagner un temps précieux en formation et d'atteindre de nouveaux niveaux de synergie entre les systèmes. Bénéficiez de fonctions puissantes, notamment

  • Calculateur de loi focale avancé intégré avec retour visuel
  • Outils de mesure et de fusion volumétrique intégrés
  • Aide interactive sur l'instrument
  • Des capacités de contrôle à distance.

Maximisez votre productivité

TOPAZ32 permet aux utilisateurs d'effectuer efficacement les opérations suivantes à partir de l'appareil:

Préparer l'échantillon et la soudure pour l'inspection et calibrer la configuration. Le retour visuel de l'éditeur de forme intégré et le calculateur de loi focale avancé permettent de créer et d'optimiser facilement la configuration.

Acquérir des données en temps réel dans une gamme de vues sur l'écran tactile. Le processus d'étalonnage est facilité par un outil d'étalonnage complet.

Analyser les données dans différentes vues et produire automatiquement un tableau d'indications. Un ensemble complet d'outils d'analyse de base (curseurs, lectures) et avancés (fusion, assemblage C-Scan, sélecteurs de canaux, contours volumétriques, seuils d'épaisseur, etc.

Rapports à différents niveaux pour répondre à des exigences spécifiques. Des rapports PDF personnalisés prêts à imprimer, comprenant les paramètres du matériel, le plan de numérisation et les informations d'indication, sont générés d'un simple clic.

Processus de travail simplifié

Les fonctions de traitement avancées et la calibration embarquée du TOPAZ32 permettent d'optimiser les dispositions pour tenir compte de la sensibilité du réseau phasé, du délai de calage, du gain corrigé en temps (TCG) et de la vitesse pour chaque angle.

L'état de l'étalonnage tient les utilisateurs informés avant le début de l'acquisition, et le TOPAZ32 affiche l'état de l'étalonnage pour tous les canaux (groupes). Si le symbole correspondant sur l'écran n'est pas vert, le paramètre concerné n'a pas été calibré. C'est uniquement lorsque tous les symboles sont indiqués en vert que le balayage et l'acquisition des données peuvent commencer.

TOPAZ32 affiche les données en temps réel, même les vues volumétriques fusionnées pendant l'acquisition. Avec une large gamme de dispositions prédéfinies intégrées pour présenter les données, les utilisateurs peuvent créer leur propre disposition pour répondre à des exigences spécifiques ou à des préférences personnelles.

Efficacité accrue

  • Prise en charge des sondes matricielles 2D sans nécessiter de logiciel externe.
  • Acquisition rapide des données grâce à la capacité de 2 Go du fichier de données, ce qui réduit le temps de traitement et de création des rapports jusqu'à 50 % par rapport aux versions précédentes.
  • Stockage rapide à grande capacité (disque dur SSD intégré de 120 Go) réduit au maximum la fréquence d’exportation des données
  • Le balayage sectoriel et linéaire se combine pour augmenter la zone d'inspection couverte tout en réduisant le temps de balayage.

Analyse embarquée performante

  • Les curseurs TOFD (Time-of-Flight-Diffraction) permettent une analyse embarquée.
  • La synchronisation de l'onde latérale redresse l'onde TOFD latérale de manière à mesurer la profondeur de l’indication avec la plus grande précision.
  • Le gestionnaire d'affichage embarqué fournit des données dans plusieurs formats facilement compréhensibles et les utilisateurs peuvent créer leurs propres vues en fonction de leurs besoins ou de leurs préférences.
  • Toutes les vues standards ou créées par l'utilisateur peuvent être partagées avec d'autres inspecteurs ; elles peuvent être exportées en utilisant les capacités de connectivité complètes et les vues créées pour d'autres inspections peuvent être facilement importées.

Rapports intuitifs embarqués

  • TOPAZ32 peut générer des rapports pour répondre à toutes les exigences des utilisateurs.
  • Les rapports peuvent couvrir les plans de balayage, les informations sur les spécimens et les soudures, les paramètres de fonctionnement, les tableaux d'indication, les images individuelles avec les défauts identifiés et les rapports détaillés.
  • Des modèles prédéfinis sont disponibles pour produire des rapports en fonction du niveau d'information requis.

INSTRUMENT

Taille (H × L × P)

132 × 260 × 326 mm

Écran tactile multipoints

264 mm

Admission d’air

Aucune

Fonctionnement sur batterie

Oui (changement de batterie sans interruption de fonctionnement)

Disque dur intégré

120 GB SSD

Instrument Calibration

Conforme à la norme ISO 18563-1

ENVIRONNEMENT

Classement IP

Conçu pour IP66

Température de fonctionnement

0 °C à 45 °C

Plage de température de stockage

-40 °C à 70 °C

Humidité relative

80 % sans condensation

CONNECTIVITÉ

Connecteur multiéléments

ZPAC (ZIF personnalisé avec verrou)

Sortie vidéo

DVI

Interfaces de données

Ethernet 1000 Base-T, 1 x USB 3.0, 3 x USB 2.0

MULTIÉLÉMENT

Canaux multiéléments

32/128 P ou 32/128 PR

Canaux UT

2 P/E ou 2 P&C

Résolution d’amplitude

16 bits

Portes pour prise de mesure

4 portes +1 porte de synchronisation

PRF maximale

12 kHz

Tension d’impulsion maximale (circuit ouvert)

105 V multiéléments UT / 215 V UT

Tension appliquée maximale (50Ω)

75V multiéléments UT / 200 V UT

Bande passante (-3 dB)

De 0,5 MHz à 18 MHz

Rectification

Digital

Filtrage

Analogique/numérique (RIF)

Lissage (Filtre vidéo)

Numérique

Auto contrôle

Oui

Détection automatisée de sonde

Oui

Nombre de lois focales (DDF)

1024

Nombre maximal d’échantillons

8 192 - 16 384 (à distance à l’aide d’UltraVision3)

Taille maximale de fichier de données

2 Go à bord du TOPAZ32- 20 Go (à distance à l’aide d’UltraVision3)

Interfaces encodeur

2 quadrature-type
