Détecteur de défauts Ultrasons Multi-éléments GEKKO
Gekko est un détecteur de défauts éprouvé sur le terrain, offrant les systèmes PAUT, UT, TOFD et TFM via l’interface utilisateur simplifiée Capture™. Disponible en configuration 32:128, 64:64 ou 64:128, Gekko associe haute résolution et rapidité tout en réduisant le temps de formation des inspecteurs.
Gekko, l’unité PAUT n° 1 avec la méthode de focalisation totale (TFM), a été améliorée sur la base des commentaires des inspecteurs. Gekko est l’unité la plus polyvalente, adaptée aux conditions de terrain.
Une unité portable PAUT complète
Gekko inclut toutes les fonctions de base et avancées de l’UT dans un boîtier compact renforcé conçu pour une utilisation sur le terrain. Il est livré nativement avec les techniques UT, TOFD conventionnelles et UT multiéléments à formation de faisceaux pour l’inspection à faisceau unique et multigroupes et ses capacités d’axe à 3 codages rendent le Gekko prêt pour toute inspection difficile. Cette unité PAUT robuste offre également des techniques TFM/FMC (capture matricielle complète) en temps réel et TFM adaptatif.
Portable et robuste
Les pare-chocs et les connecteurs sont conçus pour la robustesse et la polyvalence des accessoires. L’écran tactile résistif brillant permet une utilisation en extérieur dans des conditions difficiles. Alimenté par 2 batteries remplaçables à chaud, Gekko atteint désormais 6 heures d’autonomie et devient la référence ultime de sa gamme de produits.
Compatible avec la plupart des accessoires
Livré avec un connecteur de type IPEX PA et un encodeur LEMO16, Gekko est compatible avec les accessoires Eddyfi® et avec la plupart des sondes et des scanners du marché. Pour d’autres configurations, Eddyfi peut fournir l’adaptateur afin d’assurer la compatibilité avec votre accessoire actuel.
Pas de compromis sur les performances
L’électronique innovante offre jusqu’à 128 canaux, une excellente qualité de signal et une résolution TFM pour une détection et une confiance améliorées. Il atteint maintenant une vitesse de numérisation et une productivité élevées.
Solution de connectivité rapide
Les solutions de connectivité (Wi-Fi™ activé par clé électronique, connecteur USB 3.0 et sortie Gigabit Ethernet) permettent d’accélérer le transfert de données et de contrôler votre inspection à distance dans des conditions difficiles (licence TeamViewer incluse). De plus, le SSD de 256 Go rend le travail de l’opérateur très confortable avec une taille de fichier de données illimitées, permettant ainsi de gagner du temps sur le terrain.
Avantages
- Précision accrue avec l’imagerie haute résolution
- Analyse avancée des défauts avec la méthode de focalisation totale (TFM)
- Unité de terrain robuste avec une autonomie élevée de la batterie
- Configuration facile avec des plans de numérisation intégrés
- Logiciel évolutif à la suite des commentaires des inspecteurs
Vidéo
Spécifications
Flux de travail simplifié
La nouvelle génération de Gekko, optimisée par Capture, a été conçue pour faciliter le processus de configuration et faire gagner du temps aux inspecteurs opérant dans des environnements difficiles. Le plan de numérisation intégré et les fonctions d’analyse récemment ajoutées se joignent aux assistants populaires en 3 clics pour l’évaluation de la vitesse des matériaux, l’équilibrage de l’amplitude du transducteur, le calibrage des coins plats et incurvés, ainsi que le TCG automatisé. Enrichi pour offrir une solution d’inspection tout-en-un, de la conception d’applications à l’inspection et à la génération de rapports, Capture offre les dernières technologies de modules multiéléments en quelques clics.
Caractéristiques uniques
Boîte à outils complète pour TFM, y compris l’étalonnage TCG
Imagerie TFM haute résolution jusqu’à 128 éléments
Buse d’inspection 3 axes avec affichage en temps réel
Pinceau 3 axes pour cartographie composite et corrosion
Affichage en direct de l’inspection des soudures d’angle
TFM adaptatif en temps réel (ATFM) pour l’inspection de surfaces ondulées
INSTRUMENTS
Dimensions
410 × 284 × 126 mm
Poids
(avec batterie) 6,5 kg
Source de courant
15 V ; 5,67 A
Batteries (capacités de remplacement à chaud)
Types : 2 × Li-ion, capacité de 94 Wh
Durée de vie typique : jusqu’à 6 heures
Affichage
Écran tactile résistif de 26,4 cm
Résolution d’écran 1024 × 768 px
Espace mémoire
SSD de 256 Go, extensible jusqu’à 1 To
ENVIRONNEMENT
Classement IP
IP66
Température de fonctionnement
10 à 45 °C
Test de chute
Selon MIL-STD-810G
Plage de température de stockage
Avec batterie : 20 à 60 °C
Sans batterie: 20 à 70 °C
CONNECTIVITÉ
Plusieurs types de connectivités
Connexion Gigabit Ethernet rapide, connexion Wi-Fi™ avec clé USB
1 × port Micro display
1 × Connecteur IPEX PA
3 × entrée codeur d’axe
1 × USB 3.0, 3 × USB 2.0
Connecteurs LEMO® 00 UT (4P/R)
I/O 12 TTL (5 V/24 V), 6 × collecteurs ouverts
MULTIÉLÉMENTS
Configurations de canaux PAUT
32:128 PR, 64:64 PR ou 64:128 PR
Ouverture active jusqu’à 64 éléments
Matrices linéaires, matricielles, doubles linéaires et matricielles doubles
Jusqu’à 8 faisceaux | Jusqu’à 2 048 lois focales
Importation de lois linéaires, sectorielles, composites et CIVA
Calculateur multiéléments alimenté par CIVA
Modes de mise au point avec projection et profondeur de son constante et à profondeur réelle
Calculateur de loi focale embarqué sur les plaques, les tuyaux, les soudures d’angle et les buses
FMC/TFM
TFM en temps réel jusqu’à 128 éléments 256 kpi
Taux de rafraîchissement jusqu’à 110 Hz à 65 kpi
TFM adaptatif en temps réel (ATFM)
Tous les assistants d’étalonnage disponibles
Résolution d’image supérieure à 4 Mpi en post-traitement
Modes directs, indirects et convertis
Enregistrement FMC
8 × niveaux de résolution manuels
1 × configuration automatique de la résolution
ACQUISITION
Portes d’acquisition de matériel
PRF jusqu’à 40 kHz
Flux de données sur SSD jusqu’à 180 Mo/s

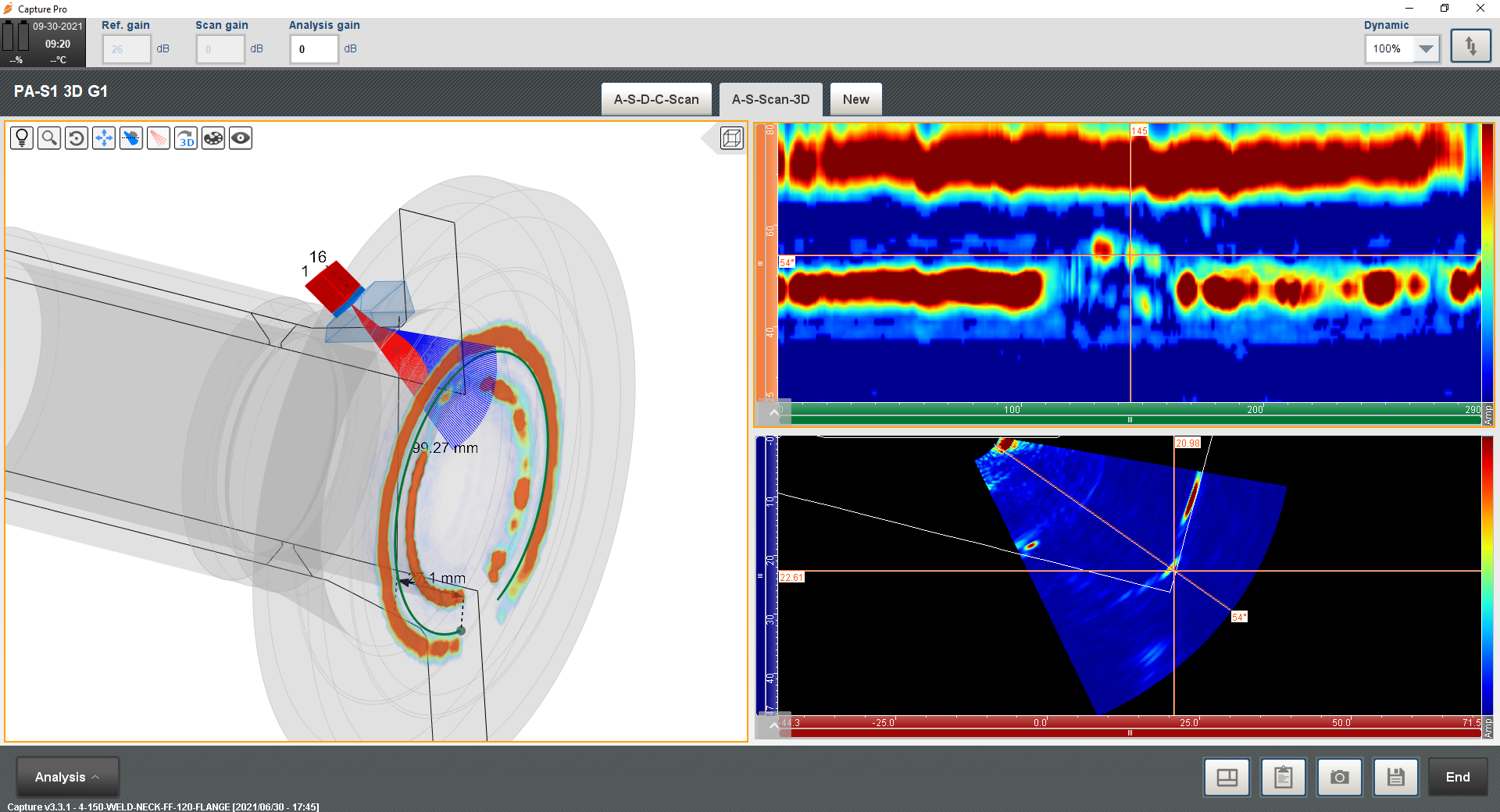

Live 3D/affichage en superposition
A-scan/enregistrement de données de pointe
Compression de données jusqu’à 32x
Données manquantes en direct
Taille du fichier de données : limitée par la capacité SSD
