Scanner MFL Multi-éléments pour fonds de bacs FloormapX

| Eddyfi Technologies

Le Floormap ® X est la toute nouvelle solution multi-technologies d'inspection de fonds de réservoirs de stockage . Il offre une probabilité de détection inégalée - y compris dans la zone critique - et peut traiter avec brio les plaques et revêtements épais. Grâce à la technologie brevetée STARS, il permet de déterminer où se situe la corrosion. Rapide, il peut être utilisé en cartographie complète du sol ou en mode Freescan™. FloormapX augmente votre efficacité lors de l'inspection du fond des réservoirs comme aucun autre système.



Vignette
Vignette

Avantages

  • Couverture maximale, y compris la zone critique
  • Haute résolution pour une probabilité de détection accrue
  • Multi-technologies pour la discrimination des défauts (haut et bas)
  • Numérisation flexible, un scanner avec trois modes de numérisation/contrôle
  • Inspectez les plaques plus épaisses jusqu'à 20 mm (3/4 po) d'épaisseur
  • Rapports inégalés, complets et instantanés
  • Seuils de rapport jusqu'à 10%, pour augmenter les intervalles d'inspection
  • Conformité EEMUA 159 et API 653

Vidéo

Spécifications

Solution multi-technologies

MFL Array: 64 canaux, 128 capteurs MFL multi-orientés, configuration. Il produit une imagerie de la plus haute résolution et une probabilité de détection (PoD) leader du marché. À lui seul, MFL ne peut pas différencier si la corrosion est du côté supérieur ou inférieur du fond du réservoir.

STARS: La technologie brevetée permettant au FloormapX de différencier la corrosion de la face supérieure et inférieure et de les signaler séparément. STARS génère également des profils d'image détaillés de la surface supérieure, même en présence de revêtement, qui fournissent des informations vitales sur l'intégrité du réservoir.

Puissance accrue: des plaques plus épaisses et une probabilité de détection optimale

La conception avancée du pont, qui inclut les aimants de terres rares les plus puissants, injecte jusqu'à 30% de flux magnétique en plus dans la surface d'inspection par rapport aux modèles précédents. Ceci, combiné à un rapport signal / bruit exceptionnel, permet au FloormapX de détecter des défauts plus petits et d'inspecter pour la première fois des fonds de réservoirs jusqu'à 20 mm (3/4 po) d'épaisseur avec une sensibilité élevée. Les aimants peuvent également être contrôlés et réglés sur une condition «arrêt» pour une manipulation, un nettoyage et un transport plus faciles et plus sûrs.

Couverture maximale, zone critique incluse

La direction active de précision facilite l'inspection de la zone critique jusqu'à 12 mm de la paroi de la coque, garantissant que le FloormapX maximise la couverture dans les zones les plus importantes. Son profil réduit et sa capacité à incliner la poignée permettent également une couverture accrue sous la tuyauterie, permettant une inspection plus complète.

Direction active précise

Pour des scans courbés rapides et de haute qualité dans la zone critique et ailleurs. Cette dernière réduit considérablement les zones mortes en plaçant les capteurs là où ils sont le plus nécessaire : à moins de 12 mm de la coque du réservoir. Livré avec la capacité de revenir à la conduite en ligne droite en appuyant simplement sur un bouton.

Guide laser interactif

Marquer le sol pendant que vous cartographiez est désormais rapide et facile, grâce à la localisation des défauts assistée par laser. La ligne laser est simulée en direct dans le C-scan, ce qui permet de corréler l'emplacement physique des défauts du fond du réservoir avec les indications du C-scan.

SmartMAGNET

Intensité du flux magnétique automatisé variable pour des performances d'inspection optimisées en fonction de l'épaisseur de la plaque. En outre, désactivez littéralement les puissants aimants permanents aux terres rares pour un placement plus facile lors de l'inspection, du stockage et de l'expédition des zones critiques, et une manipulation plus sûre

Hauteur du pont réglable

Atteignez une sensibilité maximale là où les conditions le permettent et soulevez facilement le pont pour numériser même dans les conditions les plus difficiles, telles que les plaques ondulées, la réparation plaques et soudures par recouvrement ou lorsque la préparation de la surface n'est pas idéale

Éclairage puissant intégré

LED avant dimmables, focalisées, avec lentille diffusante et LED arrière. Basé sur une technologie de puce embarquée offrant une intensité élevée et uniforme, conformément aux recommandations de l'API pour l'inspection visuelle, pour mettre parfaitement en évidence les piqûres et les obstacles de balayage côté produit.

Easy-break

Conception optimisée pour une rupture intuitive et ergonomique des aimants par les opérateurs.

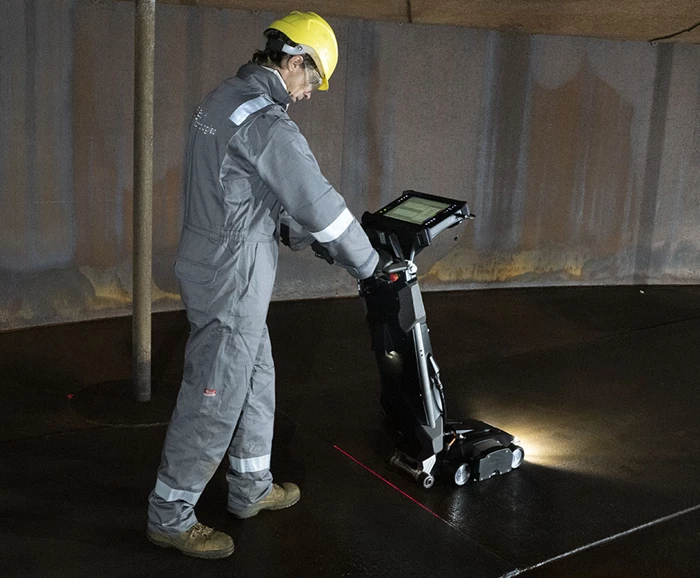

Flexibilité d'inspection avec 3 modes de numérisation

Cartographie: une inspection complète avec des ensembles de données vérifiables complets. Interrogez les données d'inspection dans le réservoir ou utilisez le logiciel d'analyse et de rapport SIMS PRO TM de bureau dédié. Lors d'une analyse, l'opérateur peut voir les données en direct pour les défauts supérieurs et inférieurs.

Freescan TM : un mode de détection simple et rapide, exploitant toute la technologie sous-jacente pour le meilleur résultat possible. Un moyen rapide de localiser la corrosion. Numérisez dans n'importe quelle orientation, sans avoir à mesurer les plaques.

Pause en cas de défaut: une nouvelle fonctionnalité intégrée aux modes de cartographie et de Freescan. Permet au scanner de s'arrêter pendant une recherche ou une vérification de défaut. Continuez l'analyse sans manquer une étape; les données seront transparentes.

SOURCA

SIMS GO - L'acquisition des données

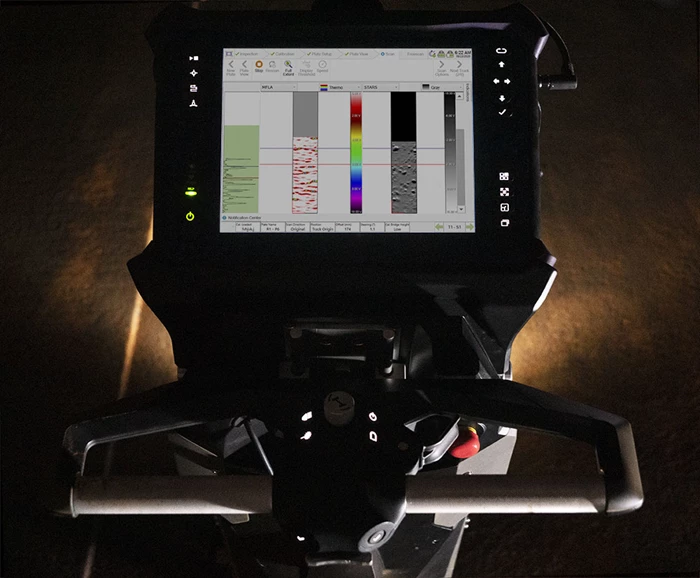

Un logiciel intuitif conçut pour augmenter l'efficacité du flux de travail et produire des données d'inspection de réservoir précises et complètes. Grâce à une interface et à un fonctionnement rationalisés, les opérateurs peuvent sélectionner des flux de travail préplanifiés ou créer les leurs pour les modes de cartographie et manuel.

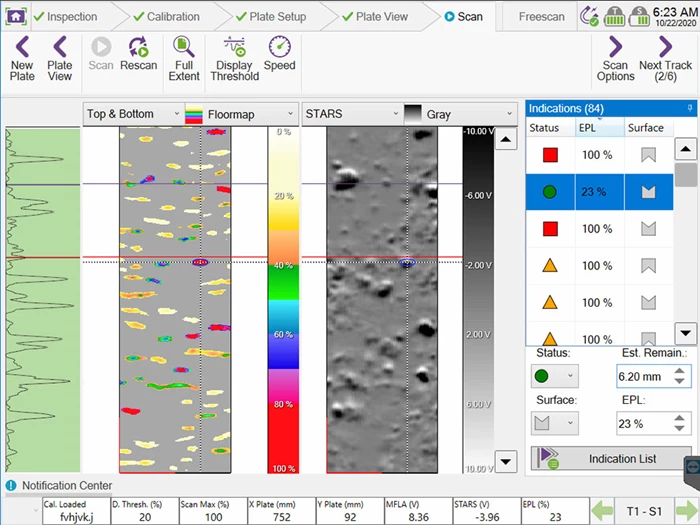

Une première pour le Floormap est l'affichage en temps réel de Live scan lors de l'acquisition. Un opérateur peut voir en direct des images MFL Array et STARS C-scan. Cette fonctionnalité se combine de manière transparente avec la possibilité de mettre en pause le scan et d'utiliser la fonction de localisation des défauts assistée par laser pour une localisation et une identification rapides et précises des défauts: les temps de vérification n'ont jamais été aussi rapides. Une fois prouvée, l'opérateur peut mettre à jour la liste d'indications automatisée et modifiable menant à une stratégie de reporting dématérialisée.

sims go

Grâce à une approche minimaliste au niveau des clics de boutons dans le logiciel, les opérateurs passent plus de temps de qualité à scanner et contrôler. Un bouton ergonomique leur permet d'arrêter une analyse, de passer à la piste suivante, puis de démar

Grâce à une approche minimaliste au niveau des clics de boutons dans le logiciel, les opérateurs passent plus de temps de qualité à scanner et contrôler. Un bouton ergonomique leur permet d'arrêter une analyse, de passer à la piste suivante, puis de démarrer une analyse sans retirer leurs mains des poignées du lecteur ou toucher la tablette.

Une fois l'inspection terminée, la tablette amovible contient toutes les données nécessaires pour produire un rapport personnalisable conformément aux recommandations EEMUA 159 et API 653.

SIMS

SIMS PRO - Rapports et plus

SIMS PRO a été développé avec les commentaires et l'engagement des clients pour fournir une solution de reporting qui adhère aux exigences d'inspection modernes, y compris celles décrites dans EEMUA 159 et API 653.

S'intégrant parfaitement au FloormapX, SIMS PRO affiche automatiquement les données d'inspection de manière intuitive et immersive pour fournir une image claire de l'état du fond du réservoir, ce qui est essentiel pour concevoir des stratégies de maintenance et de réparation optimales.

Le système FloormapX se combine parfaitement avec la suite logicielle SIMS PRO pour fournir des rapports d'inspection détaillés et de haute qualité dans les plus brefs délais.

Principe d'opération

Fuite de flux magnétique (MFL) et réluctance du champ magnétique (STARS)

Discrimination

Oui, en utilisant la technologie STARS

Capacité de détection

aussi petit que 10%, ø 1 mm

Détection à travers les revêtements

Oui, si non-magnétique

Épaisseur du revêtement

jusqu'à 10 mm

Vitesse

Variable de 500 mm/sec à 1 m/sec (19,7 pouces/sec à 3,28 pieds/sec)

Largeur de scan

300 mm

Productivité d'inspection

jusqu'à 263 m²/h

Épaisseur de plaque

4-20 mm

Batterie

Jusqu'à 4 heures

Température de fonctionnement

-10°C à 45°C

Analyse en temps réel

Taille du défaut, position × / Y, vue de la plaque, haut / bas, MFL, MFLi, STARS

Téléchargements

Fiche technique Anglais429.87 Ko
