Détecteur de défauts de surface par ACFM AMIGO 2
En 30 ans d’existence, la technologie ACFM® s’est forgé une solide réputation en matière de détection et de dimensionnement précis des fissures de rupture de surface par le biais de la peinture et des revêtements. L’instrument original Amigo® ACFM s’est forgé une réputation de robustesse, de fiabilité et de facilité d’utilisation. Alors que le secteur exige de meilleures performances en termes de débit, de qualité du signal et de portabilité, le temps est venu d’évoluer. Il est temps pour Amigo 2.
Avantages
- Dimensionnement précis des fissures de surface
- Inspecter à travers la peinture et les revêtements
- Moins de nettoyage par rapport aux autres méthodes
- Jusqu’à 10 fois plus rapide que la première génération
- Prise en charge des sondes héritées
Vidéo
Spécifications
Applications
Inspection des soudures : sondes standard et sondes à matrice à un seul passage
Opération à une ou deux personnes (par exemple, espaces confinés)
Applications haute température
Inspection à travers des revêtements épais
Inspection du fil
Inspection des éclaboussures
Bénéfices
Dimensionnement précis des fissures de surface
Inspecter à travers la peinture et les revêtements
Moins de nettoyage par rapport aux autres méthodes
Jusqu’à 10 fois plus rapide que la première génération
Prise en charge des sondes héritées

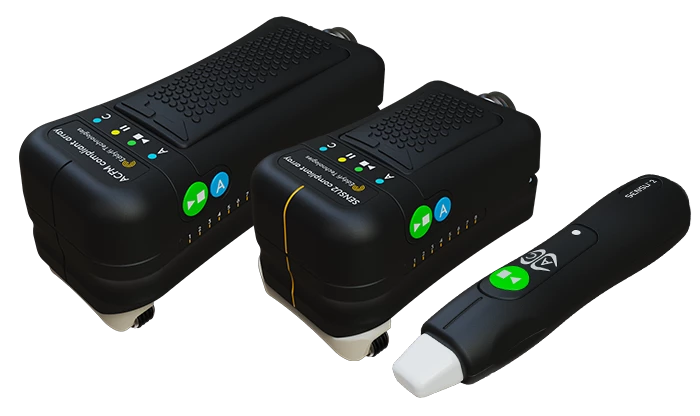

Nouvelles sondes SENSU 2 pour les applications à grande vitesse
Inspections plus rapides et meilleures données
Amigo 2 est conçu autour d’un système d’acquisition et de traitement du signal très avancé, capable de traiter les données beaucoup plus rapidement que l’Amigo d’origine, pour une plage de données 14 fois supérieure. Cela vous offre des indications plus lisses et de résolution supérieure qui augmentent la détectabilité de petits défauts et l’épaisseur de revêtement à travers laquelle vous pouvez inspecter.
Unité portable avec logiciel embarqué et distant
Amigo 2 est une unité autonome intégrant des composants électroniques, un affichage multitouche et un stockage dans un boîtier robuste. Cela supprime le besoin d’un ordinateur distant et de câbles, améliorant la portabilité. Bien sûr, ceux d’entre vous qui souhaitent toujours utiliser un ordinateur distant le peuvent encore.

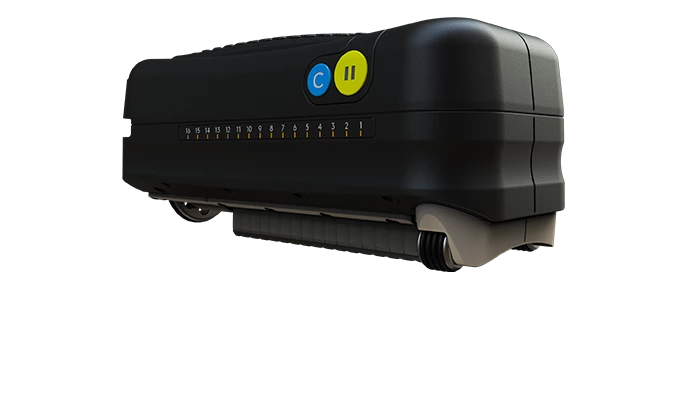

Une nouvelle plateforme d’évolution
Amigo 2 est doté d’un connecteur SENSU® 2 qui sera utilisé par une nouvelle génération de sondes ACFM, manuelles ou matricielles. Le connecteur SENSU 2 prend en charge jusqu’à huit entrées numériques pour les applications à grande vitesse. Ensemble, Amigo 2 et son logiciel Assist sont entièrement conçus et prêts à prendre en charge l’évolution des sondes ACFM.
Compatibilité descendante avec les sondes Amigo et Pace
Amigo 2 est équipé d’un connecteur prenant en charge l’utilisation de toutes les sondes Amigo (sondes matricielles et manuelles standard), simplement en important les fichiers QPC correspondants. Les sondes crayon Pace® sont également prises en charge via un connecteur SENSU dédié. De plus, vous pouvez connecter plusieurs sondes à Amigo 2 en même temps, en basculant rapidement entre elles dans le logiciel.

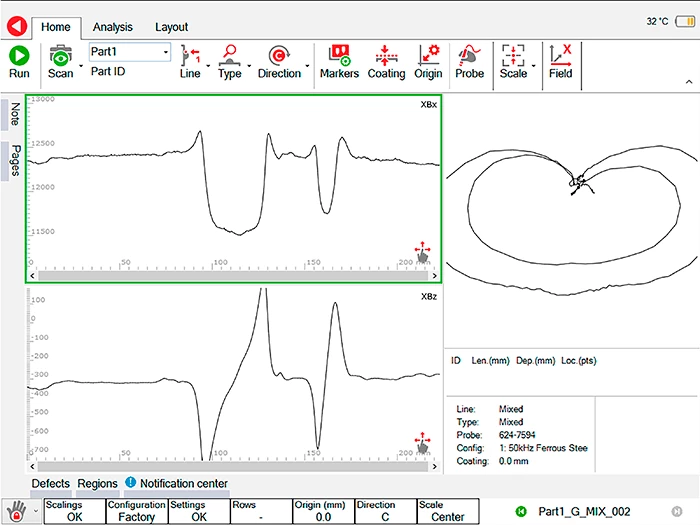

L’essence de l’ACFM : Assist
Les opérateurs ACFM expérimentés se sentiront immédiatement à l’aise — les traces familières Bx/Bz et le papillon prenant le devant de la scène sur l’écran Amigo 2 — tandis que l’interface multitouche offre un accès très intuitif à toutes les fonctions du logiciel sous forme de ruban.
Dimensions
355 × 288 × 127 mm
Poids de l’instrument
6,6 kg
Le volume
13 L
Exigences de puissance
100–240 VCA
Source de courant
Batteries VAC directes ou embarquées
Batteries
Type
Li-ion, rechargeable, compatible DOT
Durée de vie typique
6 à 8 heures
Sortie vidéo
HDMI
Affichage
26,4 cm
Multitouches
Non réfléchissant (revêtement AR)
Anti-empreintes digitales (revêtement oléophobe)
3 mm de verre renforcé chimiquement
LCD et écran tactile liés optiquement
Amélioration du rétroéclairage passif
Connectivité
Ethernet Gigabit, Wi-Fi™, Bluetooth®, USB 2.0 (× 3)
Espace de rangement
SSD, 100 Go
Refroidissement
scellé et sans ventilateur
Entrées de sonde
SENSU, SENSU 2, Amigo
La fréquence
5 kHz et 50 kHz
Résolution de données
16 bits
Comparaison des modèles Amigo
AMIGO2 | AMIGO2 SE |
Vitesse d'acquisition plus rapide (2 à 8 entrées numériques)
| Vitesse d'acquisition plus rapide (2 entrées numériques) |
Connecteurs de sonde Amigo, sensu1 (rythme) et sensu2
| Connecteurs de sonde Amigo, sensu1 (rythme) et sensu2 |
*Matrice haute vitesse intégrée
| Sondes à élément unique uniquement |
Configurations de sonde stockées directement sur la sonde (SENSU1 ou SENSU2)
| Probe configurations stored directly on probe (SENSU1 or SENSU2) |
Fréquence double/multiple
| Dual / Multiple Frequency |
Intégré (écran tactile) ou RDAU (ordinateur portable). Nouveau logiciel Assist intuitif en évolution continue
| IIntégré (écran tactile) ou RDAU (ordinateur portable). Nouveau logiciel Assist intuitif en évolution continue |
2 × entrées d'encodeur – via sonde ou connecteur IO externe. Prend en charge la technologie de dimensionnement des fissures 3BZ | 2 × entrées d'encodeur – via sonde ou connecteur IO externe |
Les sondes Array ne sont pas prises en charge par l'Amigo2 SE
