Testeur De Dureté UCI NOVOTEST T-U3

ME_NO_UA_T-U3

 Le duromètre portable le plus populaire au monde est le duromètre Leeb, cependant, il y a des tâches qui utilisent cette méthode sont très difficiles, voire impossibles à résoudre. Cela est dû à la physique de la méthode, qui suppose la massivité de l'objet à tester, pour garantir l'inertie du produit lorsque le corps d'impact de Leeb frappe la surface avec une force donnée. Afin de résoudre un plus large éventail de tâches sur la mesure rapide de la dureté du métal, notre société propose des testeurs de dureté qui mettent en œuvre la méthode d'impédance de contact ultrasonore (UCI) conformément à la norme ASTM A1038. Une tige vibrante (résonateur mécanique) avec une pointe en diamant agit comme un pénétrateur dans ces dispositifs, lorsqu'elle s'enfonce dans le matériau, la fréquence de base du résonateur change, sur la base de laquelle la dureté est calculée.



Innovation! En option, l'appareil peut être équipé d'un module Bluetooth !

Effectuez des mesures de dureté, calibrez l'appareil, configurez un affichage pratique des valeurs, enregistrez les résultats des mesures de dureté, synchronisez l'archive avec vos autres appareils et un PC, transférez les résultats de mesure à vos collègues - tout cela est disponible avec votre smartphone grâce à l'application spéciale NOVOTEST pour Android.

Les testeurs de dureté n'ont jamais eu de telles opportunités ! À l'aide d'une connexion Bluetooth, votre smartphone se connecte au testeur de dureté et vous disposez d'un tout nouvel appareil - un testeur de dureté de nouvelle génération ! L'interface intuitive, les nombreuses possibilités de documentation des résultats, l'accès Internet, l'écran tactile, l'appareil photo, le microphone et le récepteur GPS d'un smartphone transforment votre duromètre en quelque chose de complètement unique et auparavant inaccessible.

Avec l'application NOVOTEST, vous pouvez :

– réglage et étalonnage du duromètre ;

– affichage des résultats de mesure en temps réel sous forme numérique avec la construction d'un graphique, d'un histogramme ou de statistiques ;

– prendre une photo de l'objet à tester avec l'apposition des marques de dureté ;

création d'une vidéo du produit contrôlé ;

– enregistrement des notes audio de l'objet testé ;

– sauvegarde automatique de la géolocalisation des mesures sur Google maps ;

– l'affichage d'une carte Google avec des repères des lieux de mesures effectuées dessus et la possibilité de visualiser ces mesures ;

– affichage du calendrier des mesures (présentation de l'archive sous forme de mesures regroupées par date) ;

– formation du rapport final complet sur la mesure ;

– envoyer un rapport terminé par e-mail, messagerie (ou de toute autre manière pratique) directement depuis l'application ;

– structure flexible de l'archive des mesures – complètement similaire à l'explorateur habituel, avec la possibilité de créer des dossiers et des fichiers avec n'importe quel nom ;

– synchronisation avec PC et autres smartphones ;

– service cloud pour le stockage de l'archive des mesures ;

– synchronisation automatique et manuelle des archives de mesure cloud entre les appareils ;

– lancer le mode de navigation Google, construire un itinéraire et accompagner jusqu'au point où les mesures ont été effectuées

– la possibilité de stocker des archives d'autres appareils avec Bluetooth dans une seule application.



L'appareil à ultrasons le plus moderne et le plus avancé TM NOVOTEST est le testeur de dureté UCI NOVOTEST T-U3, les principaux avantages de l'appareil sont :



MESURE DE LA DURETÉ DES PRODUITS À PAROI MINCE

Le testeur de dureté UCI NOVOTEST T-U3 permet à l'utilisateur de mesurer des produits à partir de 1 mm d'épaisseur sans outils supplémentaires, et encore moins avec l'utilisation du banc d' essai de sonde UCI NOVOTEST pour les tôles minces, ce qui le rend unique parmi les analogues.

MESURE DE LA DURETÉ DES PETITS PRODUITS

À l'aide de cet appareil, l'utilisateur peut, sans fixation et accessoires supplémentaires, effectuer des tests de dureté sur des produits pesant à peine 100 g, voire moins.

MESURE DE LA DURETÉ DE PRODUITS DE FORME COMPLEXE

Contrairement à la sonde Leeb standard, une sonde de dureté à ultrasons (UCI) n'a besoin que d'une surface de quelques millimètres carrés pour mesurer la dureté. Cela permet aux utilisateurs de mesurer la dureté dans des endroits difficiles d'accès, des produits de forme complexe, des soudures et des zones affectées par la chaleur (ZAT), des dents d'engrenage, etc.

LA MÉTHODE EST PRATIQUEMENT NON DESTRUCTIVE

L'empreinte après mesure de la dureté par la méthode UCI est de plusieurs microns, et n'est pratiquement pas détectée à l'œil nu, en comparaison avec la méthode Leeb dont l'empreinte est d'environ 500 microns de diamètre, selon la dureté. Il permet également de mesurer la dureté de couches de matériaux durcis (nitruration, cémentation, etc.).

DIVERSES CHARGES DE SONDES

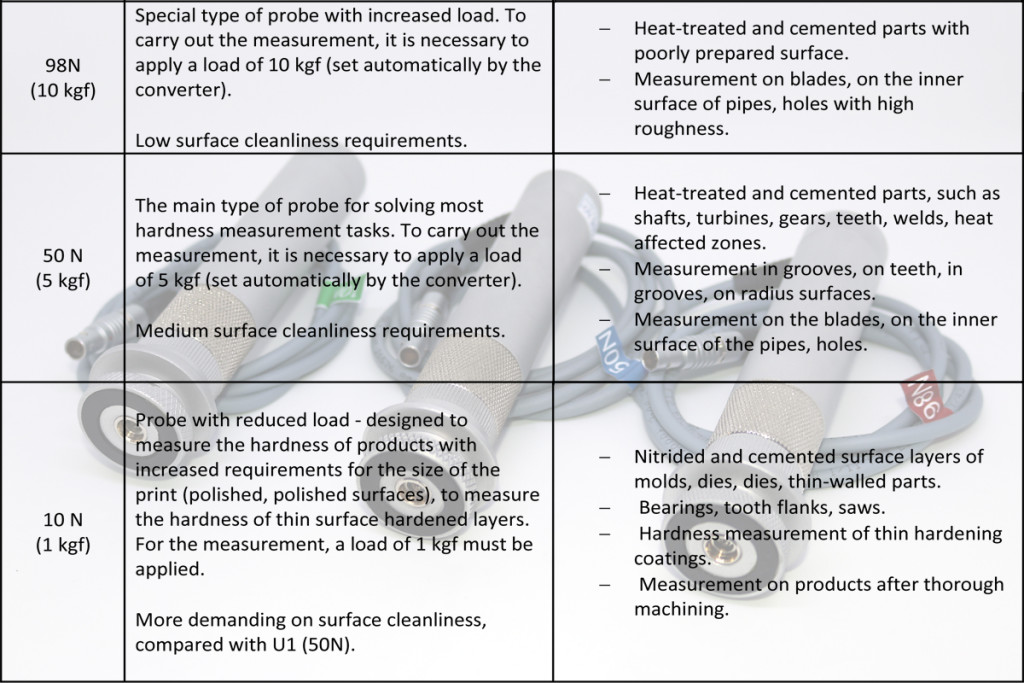

En standard, l'appareil est livré avec une sonde dont la force de pénétration du pénétrateur est de 50N (5 kgf), cette sonde est la plus universelle et résout 90% des tâches pouvant être résolues par cette méthode. Cependant, dans des cas particuliers, il est nécessaire d'utiliser des sondes avec une charge accrue ou réduite sur le résonateur, les principales caractéristiques et applications sont présentées dans le tableau :

T-U3

SONDES UNIVERSALITÉ

La sonde du testeur de dureté UCI NOVOTEST T-U3 a une buse spéciale, qui assure la perpendicularité de la pénétration du pénétrateur dans la surface de l'objet testé et minimise la probabilité d'erreur de l'opérateur. De plus, une rondelle de buse spéciale peut être installée au verso pour fonctionner avec des surfaces de rayon de différents diamètres. De la même manière qu'il peut être retiré de la sonde, dans ce cas le nez fin de la sonde peut être installé dans les rainures ou dans les points étroits du produit, où il est nécessaire de mesurer la dureté.

ARCHIVAGE DES RÉSULTATS DE MESURE AVEC FIXATION DE PHOTOS ET IMPRIMER LE PROTOCOLE SUR UNE IMPRIMANTE SANS FIL

Le seul duromètre portable au monde avec une caméra intégrée, qui permet aux utilisateurs d'enregistrer l'image de l'objet testé avec des points fixes de la valeur de dureté sur sa surface. En outre, l'appareil peut être fourni avec une imprimante sans fil, ce qui permet aux utilisateurs d'imprimer rapidement un protocole de mesure sans quitter l'objet de test.

FIABILITÉ ET GARANTIE UNIQUES

Les duromètres NOVOTEST sont très fiables. La sonde de dureté à ultrasons permet à l'utilisateur d'effectuer plus de 200 000 mesures sans avoir besoin de réparations ou de remplacements, et la conception de l'unité électronique permet de l'utiliser dans des conditions de fonctionnement assez difficiles. Sous réserve des règles de fonctionnement, la durée de vie du duromètre est supérieure à 10 ans.

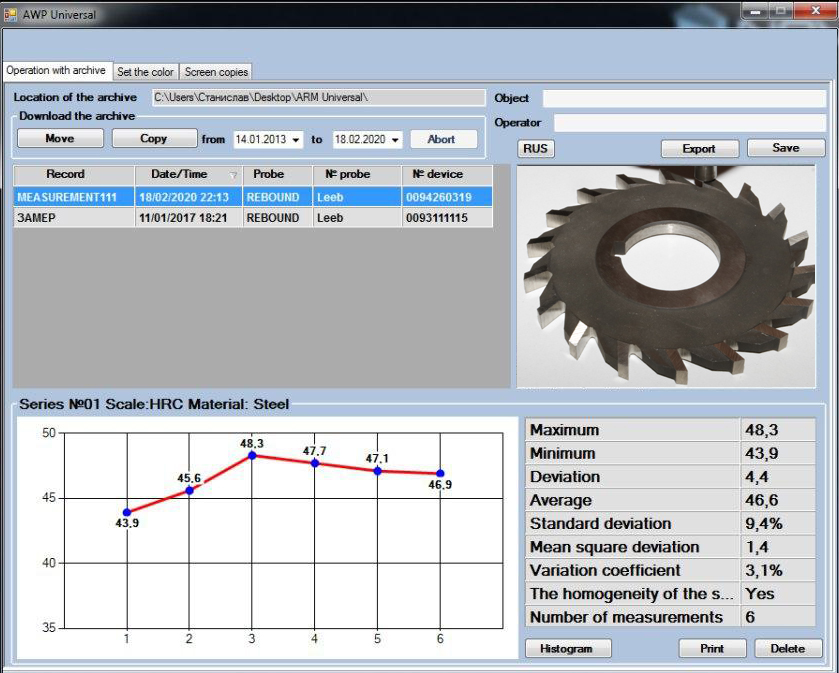

Le testeur de dureté UCI NOVOTEST T-U3 est également livré avec un logiciel spécial pour fonctionner avec l'archive de l'appareil et le transfert de données ultérieur pour un traitement dans des formats pratiques.

T-U3

Vignette
Vignette
Vignette
Vignette
Vignette
Vignette
Vignette
Vignette
Vignette
Vignette
Vignette

Avantages

  • Mesure de dureté de tous produits de masse d'une épaisseur supérieure à 1 mm
  • Mesure de la dureté de la couche durcie superficielle
  • Petite empreinte après mesure (surfaces des miroirs des cols d'arbres, des lames, des dents d'engrenage, etc.)
  • Large gamme d'essais de dureté
  • Différents modes de mesure
  • Étalonnage de n'importe quelle balance dans n'importe quelle plage
  • Commodité et facilité de mesure
  • Nombre de boutons optimisé
  • Grand écran graphique couleur avec rétro-éclairage lumineux
  • Étalonnages stockés dans la mémoire de la sonde
  • Plage de température étendue (gel, jusqu'à – 40°C)
  • Mémoire interne et communication avec PC
  • Nouveau menu intuitif avec des conseils sur les boutons
  • Mini imprimante sans fil en option
  • Boîtier résistant à l'eau
  • Pare-chocs protégé en caoutchouc
  • Possède différents modes de fonctionnement

Spécifications

Types de sondes UCI

1kgf (10N)

2,2 lbf

5kgf (50N)

11lbf

10kgf (98N)

22lbf

Plage de mesure (avec étalonnage standard)

CRH

20~70

HB

90~650

HV

230 ~ 940

Étalonnages utilisateur pour n'importe quelle gamme (par exemple : HV100-1600)

Précision de mesure

HRC

2HRC

HB

10HB

HV

15HV

Normes

ASTM A1038
ASTM E140
ISO 18265
DIN50159
GB/T 34205

Pénétrateur

Pénétrateur diamant (UCI)

Sens de mesure

Toute direction 360°

Stockage de données

Limité uniquement par la carte mémoire

la communication

Téléchargez les données sur PC et exportez-les sous forme de feuille de calcul (câble USB et logiciel inclus)

Échelle de dureté

HRC, HB, HV

Échelles personnalisées supplémentaires pour l'étalonnage

Matériaux

Pré-calibré pour l'acier

Matériaux personnalisés supplémentaires pour l'étalonnage

Affichage des données

Charge appliquée/contact (UCI)
Résultat de test unique
Max, Min, Moyenne des tests
Nombre d'essais
Déviation Var. coeff.
Histogramme Mode Signal et Smart (Filtre des mesures incorrectes)

Langue

Anglais Allemand français polonais Russe

Langues supplémentaires disponibles sur demande

Indication

Écran LCD couleur (320×240)

Environnement d'exploitation

Température

-20°C~40°C

Humidité

30 % ~ 80 % HR

Source de courant

DC 4,5V (3 piles AA)

Dimensions de l'instrument

160x75x30mm

Poids net

Environ. 0.3kg (sans sonde)

Durée de vie des piles

Environ. 10 heures
