Électro-aimant Yoke AC/DC Magnaflux Y-7
Le Y-7 est un électro-aimant AC/DC durable très résistante conçu pour détecter les indications de surface et sous la surface dans la plupart des applications agressives. Avec une construction scellée résistante aux produits chimiques, des bras articulées permettant de s’adapter aux contours de toutes les formes de pièces et un câble d’alimentation robuste à décharge de traction de 3,7 m pour une utilisation sur site,
Le Y-7 est idéale pour l’inspection des soudures et pour d’autres essais à distance.
Les commandes à semi-conducteurs permettent à l’opérateur d’utiliser des champs magnétiques AC pour les indications de surface ou des champs magnétiques DC pour les indications sous la surface, afin de satisfaire aux besoins de l’inspection.
Caractéristiques
- Construction scellée durable
- Résiste aux produits chimiques et à l’abrasion
- Formes d’ondes AC et DC pour inspection de surface et sous la surface
- Excède les spécifications de levage ASTM
Avantages
- Construction scellée et durable
- Résistant aux produits chimiques et à l'abrasion
- Dépasse les spécifications de levage ASTM
- Numéro de série individuel sur chaque Electro-aimant
- Bras articulées à double articulation
- Capacité de démagnétisation
- Options de fonctionnement en courant alternatif et continu pour l'inspection en surface et sous la surface
Spécifications
Caractéristiques
Formes d'ondes
AC/DC
Espacement des bras
5,1 - 30 cm
Taille de contact bras
25,4 x 25,4 mm
Longueur du cordon
3,7 m
Cycle de service
25%, durée maximale de 90 secondes
Force de levage espacement de 100 à 150 mm
AC: > 4.5 kg
DC: > 22.7 kg
Champ magnétique
2.5 kA/m sur un espacement 152 mm
Dimensions
190 x 51 x 305 mm
Poids
3,3 kg
Indice de protection (CEI 60529)
IP 54
Mise à la terre (CEI 60529)
Conforme aux exigences de mise à la terre CEI 61010-1
Électrique
230 VAC, 50/60 Hz, 2,7 A max.
Environnement
0-49°C, jusqu'à 100% HR sans condensation, jusqu'à 5 000 m d'altitude
Réglementaire
Conçu pour le secteur +/- 10y%, catégorie de surtension II, emplacements humides, environnement de degré de pollution 2
Conforme aux normes
ASME BPVC
ASTM E709
ASTM E1444
ASTM E3024
EN-ISO 9934-3
Applications
Emplacement du défaut Idéal pour
- Tests sur le terrain
- Zones difficiles d'accès
- Inspections ponctuelles
- Inspections en service
- Inspection des soudures
- Exemples de défaut:
- Coutures
- Des larmes
- Fissures de retrait
- Fissures de meulage
- Trempe des fissures
- Fissures de fatigue
Recommandations aux utilisateurs
Méthode CND
Essais de particules magnétiques
Accessoires fournis en options

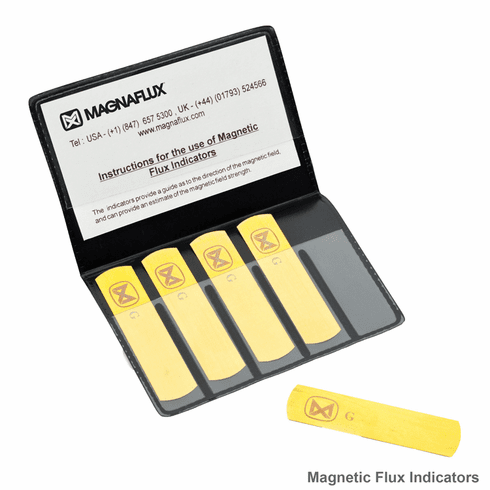

Bandes indicatrices magnétiques
Part number : (MT_MX_US_008M004)

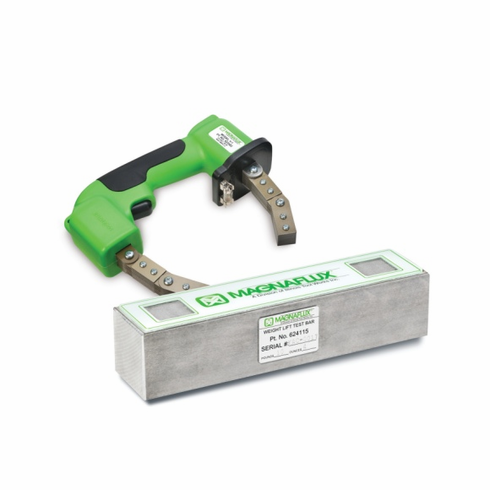

Poids de test certifié
Part number : MT_MX_US_624115
